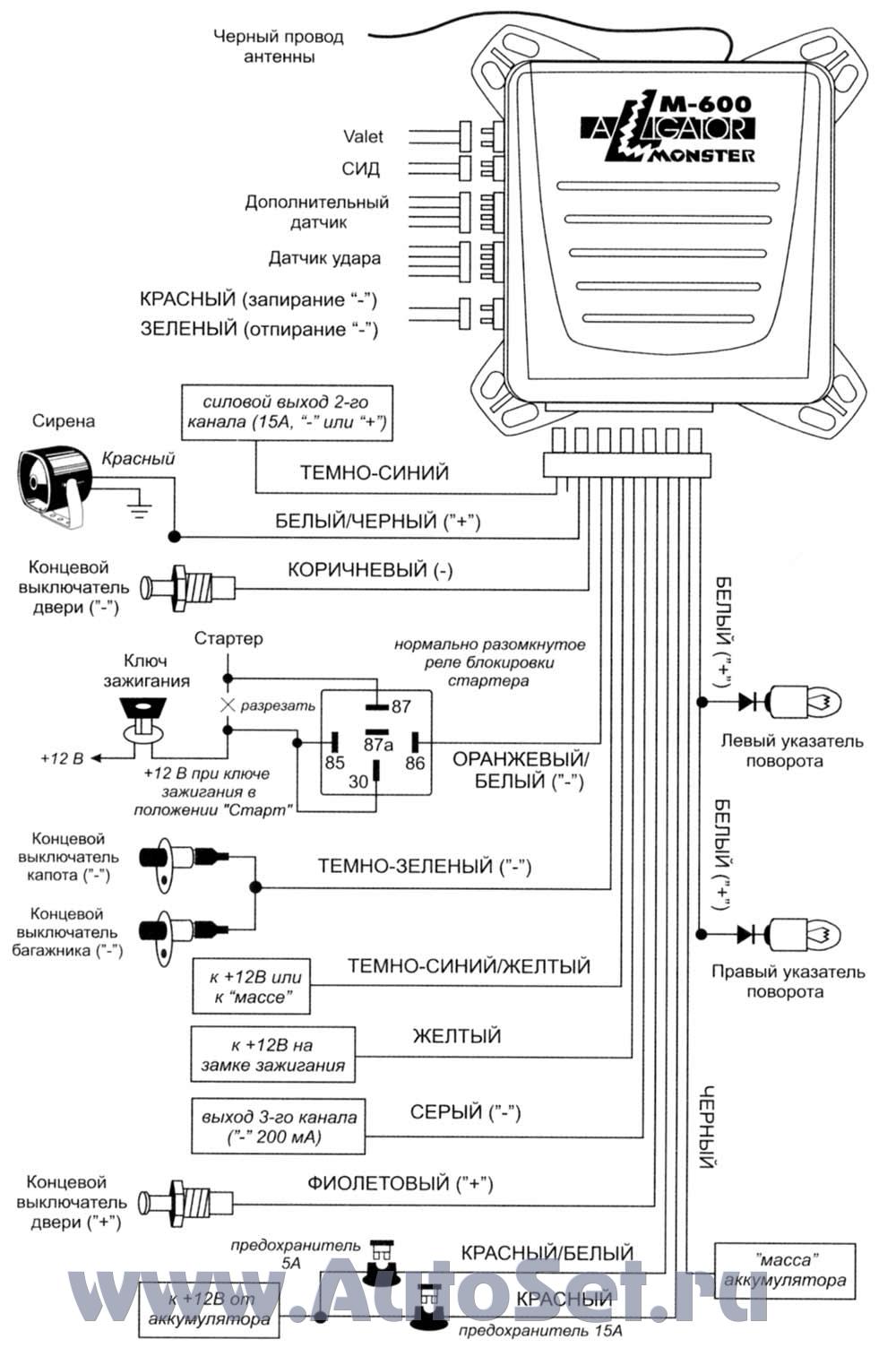

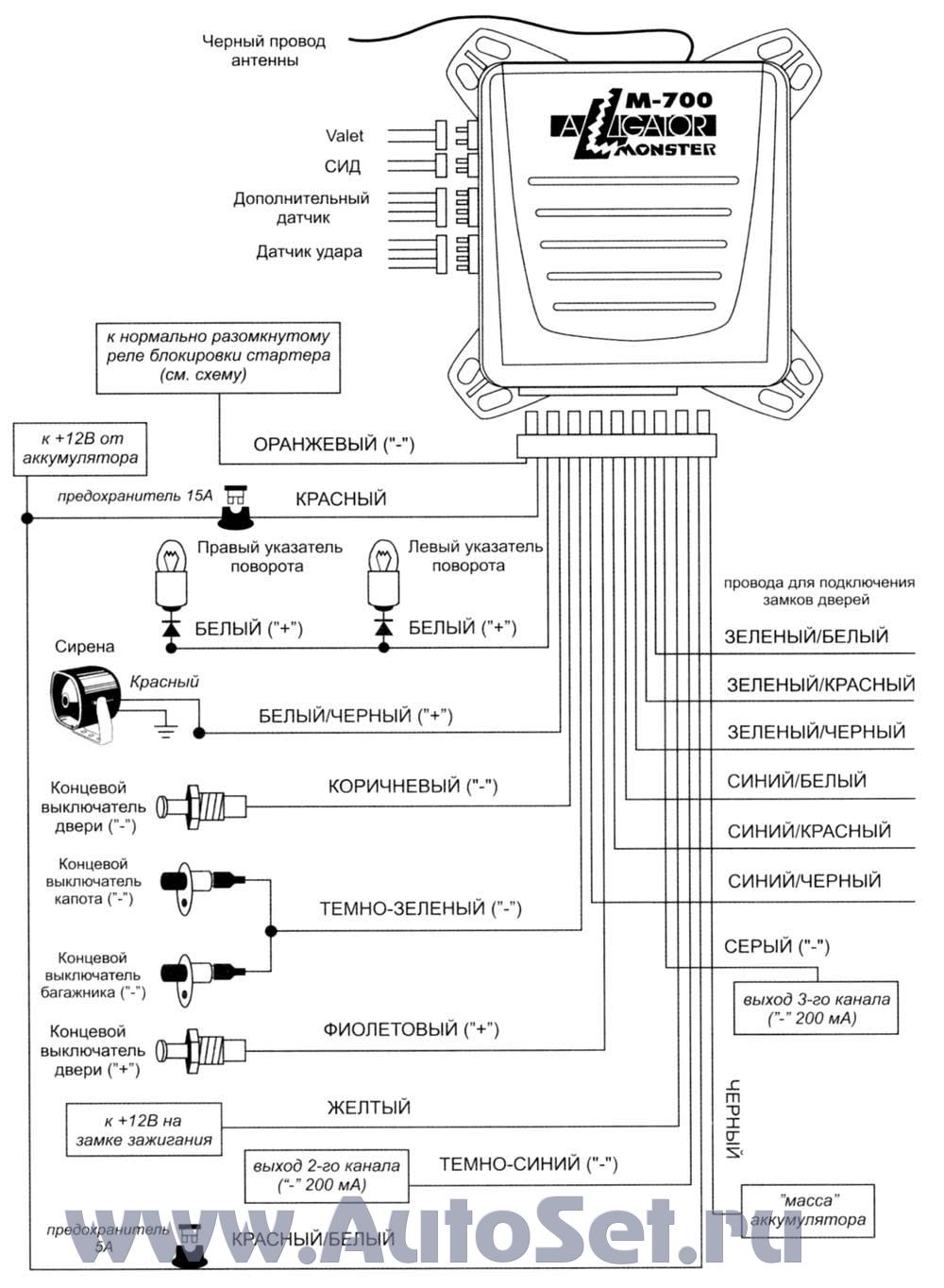

Полная инструкция по установке автосигнализации Аллигатор Монстр М - 600. Копия с бумажного оригинала. Формат PDF заархивирован WinZip.
-- Примечание: Функции № 13 - № 20 должны программироваться ТОЛЬКО квалифицированным мастером-установщиком при установке системы. Случайное изменение состояние этих функций может привести к неправильной работе или повреждению системы. даже если подтверждающие сигналы сирены отключены, 3 и 4 сигнала сирены будут всегда подаваться при постановке на охрану и при снятии системы с режима охраны. см. описание работы функции № 9 в Инструкции пользователя (раздел "Функция защиты от ложных срабатываний FAPC ) см. описание работы функций № 10 и № 11 в Инструкции пользователя (раздел "Режим Anti-HiJack") см. описание работы функции № 12 в Инструкции пользователя (раздел "Аварийное отключение системы"). Для программирования нового персонального кода нажмите кнопку передатчика от 1 до 8 раз (первое нажатие кнопки передатчика будет соответствовать цифре 2, следующее 2-е нажатие будет соответствовать цифре 3 и т.д.). Сирена подаст от 2 до 9 сигналов, подтверждая программирование нового персонального кода. данная функция (№ 14) необходима при установке на некоторые современные модели автомобилей со штатной задержкой выключения внутрисалонного освещения или с турбодвигателем. Если данная функция включена, система полностью встанет в режим охраны и будет срабатывать от всех зон/триггеров через 3 секунды после сигналов подтверждения сирены. В том случае, если в автомобиле установлена штатная задержка выключения внутрисалонного освещения - необходимо будет данную функцию выключить. Тогда, если при постановке системы на охрану с помощью передатчика включено внутрисалонное освещение автомобиля или если открыта одна из дверей автомобиля, то, система обойдет данную цепь и встанет в режим охраны со стандартными сигналами подтверждения (1 сигнал сирены и 1 мигание указателей поворота). Однако через 45 секунд, если дверь осталась открытой, сирена подаст 3 сигнала и указатели поворота мигнут 3 раза, подтверждая обход входа триггера двери. Система возьмет эту цепь под охрану через 3 секунд после того, как она перестанет быть активной. данные функции (№ 15 и № 16) позволяют реализовать функцию "центрального замка" - запирание всех дверей при запирании двери водителя и отпирание всех дверей при отпирании двери водителя, если в двери водителя установлен дополнительный 5-проводный электропривод. См. описание данной функции в разделах "Фиолетовый провод" и "Коричневый провод" ниже. ЗАВЕРШЕНИЕ УСТАНОВКИ: АНТЕННА: Вытяните тонкий Черный провод антенны во всю длину и закрепите его в том месте, где он не может быть поврежден. Избегайте укладки этого провода вокруг главных сильноточных жгутов проводки или близко к металлическим частям кузова. РЕГУЛИРОВКА ДАТЧИКА УДАРА: Осторожно поверните регулировочный винт против часовой стрелки до упора при помощи маленькой отвертки (НЕ проворачивайте винт вокруг оси. Максимальный угол регулировки 270°). Закройте капот, багажник и поставьте систему на охрану. Подождите 6 секунд пока работа всех охранных устройств стабилизируется, затем сильно ударьте кулаком по заднему бамперу или по передней стойке с такой силой, которая была бы достаточной для того, чтобы разбить стекло. Внимание! Не стучите по стеклу, Вы можете его разбить! Если система не сработала, поверните регулировочный винт по часовой стрелке (для увеличения чувствительности) примерно на 1/4 оборота и проверьте чувствительность датчика еще раз. Повторяйте эту процедуру до тех пор, пока не сработает сигнализация. Охрана должна срабатывать при сильном ударе по заднему бамперу автомобиля. При более слабом ударе должен срабатывать режим предупреждения и сирена подаст 3 коротких сигнала. ВНИМАНИЕ: При высокой чувствительности охрана будет срабатывать при вибрациях от проходящих рядом тяжелых автомобилей. Для уменьшения чувствительности поверните регулировочный винт против часовой стрелки ЗАЩИТА ПРОВОДКИ: Всегда защищайте провода спиральными трубками или обматывайте их изолентой. Закрепите жгуты проводов по всей длине при помощи пластиковых перетяжек. Это обеспечит отсутствие повреждений проводов при их соприкосновении с горячими или острыми подвижными частями автомобиля. ДОПОЛНИТЕЛЬНАЯ СИРЕНА С АВТОНОМНЫМ ПИТАНИЕМ ALLIGATOR BS-98M Система M-800 совместима с дополнительной сиреной с автономным питанием ALLIGATOR BS-98M. В данной сирене реализована схема защиты от обрыва проводов управления, таким образом, сирена немедленно сработает не только при попытке отключить аккумулятор автомобиля или при обрыве проводов питания, но и при попытке оборвать провод системы, управляющий сиреной (БЕЛЫЙ/ЧЕРНЫЙ провод). РАБОТА СИСТЕМЫ: Уделите некоторое время просмотру соответствующих пунктов в Руководстве пользователя и детально объясните работу системы Вашему заказчику. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Номинальное напряжение питания +12В постоянного тока Номиналы предохранителей - на Красном проводе 15А - на Красном/Белом проводе 5А Потребление тока <15 мА в режиме охраны Постановка на охрану через 3/45 секунд после нажатия кнопки передатчика Максимальное количество циклов режима тревоги 6 циклов по 30 секунд Автоматическая повторная постановка на охрану через 30 секунд после снятия с режима охраны Автоматическая постановка на охрану через 30 секунд после закрывания последней двери Количество индицируемых зон охраны 5 Триггеры системы: - отрицательный триггер двери - положительный триггер двери - отрицательный триггер капота/багажника - вход зажигания - датчик удара - дополнительный датчик - зона предупреждения - питание системы Количество каналов приемника 6 Максимальное количество передатчиков 4 Количество кодовых комбинаций 1.8 x 1024 с динамическим изменением кода Макс. ток нагрузки выхода блокировки стартера: 500 мА Макс. ток нагрузки реле указателей поворота: 15A (2x7.5A) Макс. ток нагрузки выхода запирания дверей: 300 мА Макс. ток нагрузки выхода отпирания дверей: 300 мА Макс. ток нагрузки выхода 2-го канала системы: 15A Макс. ток нагрузки выхода 3-го канала системы: 200 мА
Инструкции по установке и эксплуатации автосигнализации Alligator Инструкция по установке автосигнализации. Alligator Monster M - 600.
Примечание: Если при постановке на охрану Вы услышите 3 сигнала сирены (вместо одного) и указатели поворота включатся 3 раза, это означает, что одна из дверей, капот или багажник не закрыты (или одна из этих цепей неисправна), либо неисправна цепь основной зоны одного из датчиков, и что система встала в режим охраны в "обход" данной цепи. При этом СИД будет мигать 1, 2, 3 или 5 раз через паузу в течение 30 секунд, указывая на открытую или неисправную цепь.
